Contrôles principaux

Les différents boutons et affichages pour l'afficheur FITS sont montrés ci-dessous. L'outil fournit les fonctions de base pour l'affichage des images. Bien qu'il respecte les standards FITS, il ne gère pas toutes les fonctionnalités possibles :

• Support for only one image per file.

• Prise en charge pour les données 2D et 3D seulement. Les données 1D sont ignorées.

La fenêtre de l'afficheur FITS est divisée en plusieurs partie:

1. Menu principal

   • Fichier

     • Actions standards Ouvrir, Enregistrer et Enregistrer sous.

     • En-tête FITS : affiche les informations d'en-tête FITS.

     • Debayerisation : convertit les images brutes en RGB.

   • Modifier

     • Annuler : annule la dernière action.

     • Refaire : refait la dernière action.

     • Copier : copier l'image dans le presse-papier.

   • Afficher

     • Commandes Zoom : zoom avant, zoom arrière, zoom standard.

     • Filtres : auto-étirement, contraste, passe haut, rotation, inversion.

     • Marquage d'étoiles : détecter et marquer les étoiles dans l'image.

     • Afficher coupage : affiche en rouge les étoiles dont certains pixels sont coupés.

2. Barre principale

   • Ouvrir un fichier.

   • Enregistrer un fichier : enregistre les données FITS. Tout filtre appliqué à l'image sera enregistré.

   • Enregistrer le fichier sous.

   • Annule la dernière action.

   • Refaire la dernière action.

   • Zoom avant : zoom avant jusqu'à un maximum de 400 %. Pour des grosses images, cette opération peut prendre beaucoup de mémoire. Activer <quote>Mode de resource limité</quote> pour économiser de la mémoire.

   • Zoom arrière.

   • Afficher à la taille actuel.

   • Zoomer pour ajuster.

   • Tourner à droite.

   • Tourner à gauche.

   • Inversion horizontale.

   • Inversion verticale.

   • Afficher le réticule : bascule l'affichage du réticule au centre de l'image.

   • Afficher le quadrillage des pixels : bascule le quadrillage des pixels.

   • Marquage d'étoiles : détecter et marquer les étoiles dans l'image.

   • Afficher coupage : affiche en rouge les étoiles dont certains pixels sont coupés.

   • Afficher la grille équatoriale : bascule la grille équatoriale si le fichier FITS contient une en-tête WCS valable.

   • Afficher les objets dans l'image : identifie des objets tels que les étoiles, les galaxies et les nébuleuses dans l'image.

   • Centrer le télescope : bascule le mode de centrage du télescope. Quand ce mode est activé et que l'image contient une en-tête WCS valable, un clic n'importe où dans l'image déclenche le pivotement du télescope vers le point cliqué.

   • Histogramme : bascule l'affichage de l'histogramme dans le panneau latéral.

   • Statistiques : bascule l'affichage des statistiques FITS dans le panneau latéral.

   • Auto-étirement : applique le filtre d'auto-étirement à l'image.

   • Changer de rectangle de sélection : changement du rectangle de sélection pour une région d'intérêt.

3. Panneau latéral : le panneau latéral peut être ouvert en tirant le séparateur vers la droite. En le tirant vers la gauche, il sera fermé.

   • Statistiques : affiche les statistiques de l'image telles que valeurs minimum, maximum, moyenne et médiane.

   • Résolution : un outil pour résoudre les images chargés. Cela est utile pour déboguer les problèmes de résolution.

   • Histogramme : affiche l'histogramme de l'image avec la possibilité d'ajuster les valeurs minimum et maximum pour chaque canal. Les échelles linéaires et logarithmiques sont disponibles pour application à l'image. Toutefois, cela est redondant avec l'histogramme ci-dessous et sera probablement supprimé dans le futur.

   • En-tête « FITS » : affiche un tableau des en-tête « FITS » avec les mots clé, les valeurs et les commentaires.

   • Images récentes : affiche les images récemment ouvertes. Un clic sur n'importe quelle image l'ouvrira.

4. Zone d'affichage de l'image.

   • Souris : le survol de l'image par la souris indiquera les valeurs en conséquence.

   • Souris : un survol de l'image déplacera un curseur dans l'histogramme affiché sous l'image, si cette histogramme est activé.

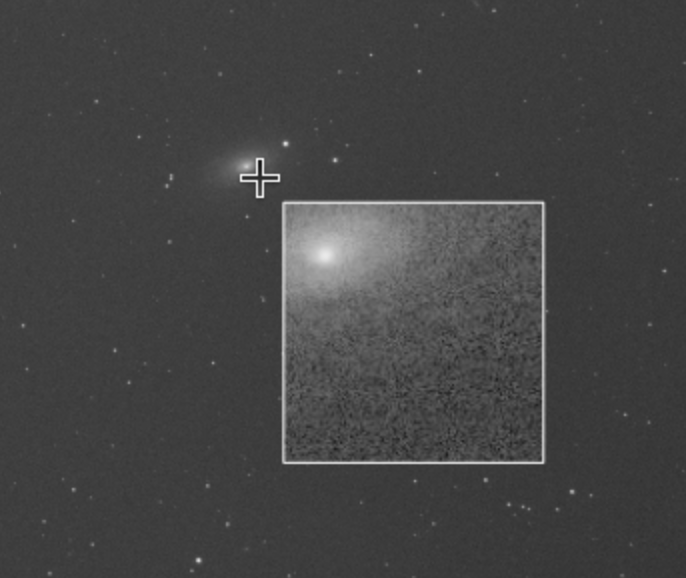

   • Touche Contrôle : en maintenant enfoncée la touche Contrôle et ensuite en déplaçant la souris, une portion agrandie de l'image apparaitra.

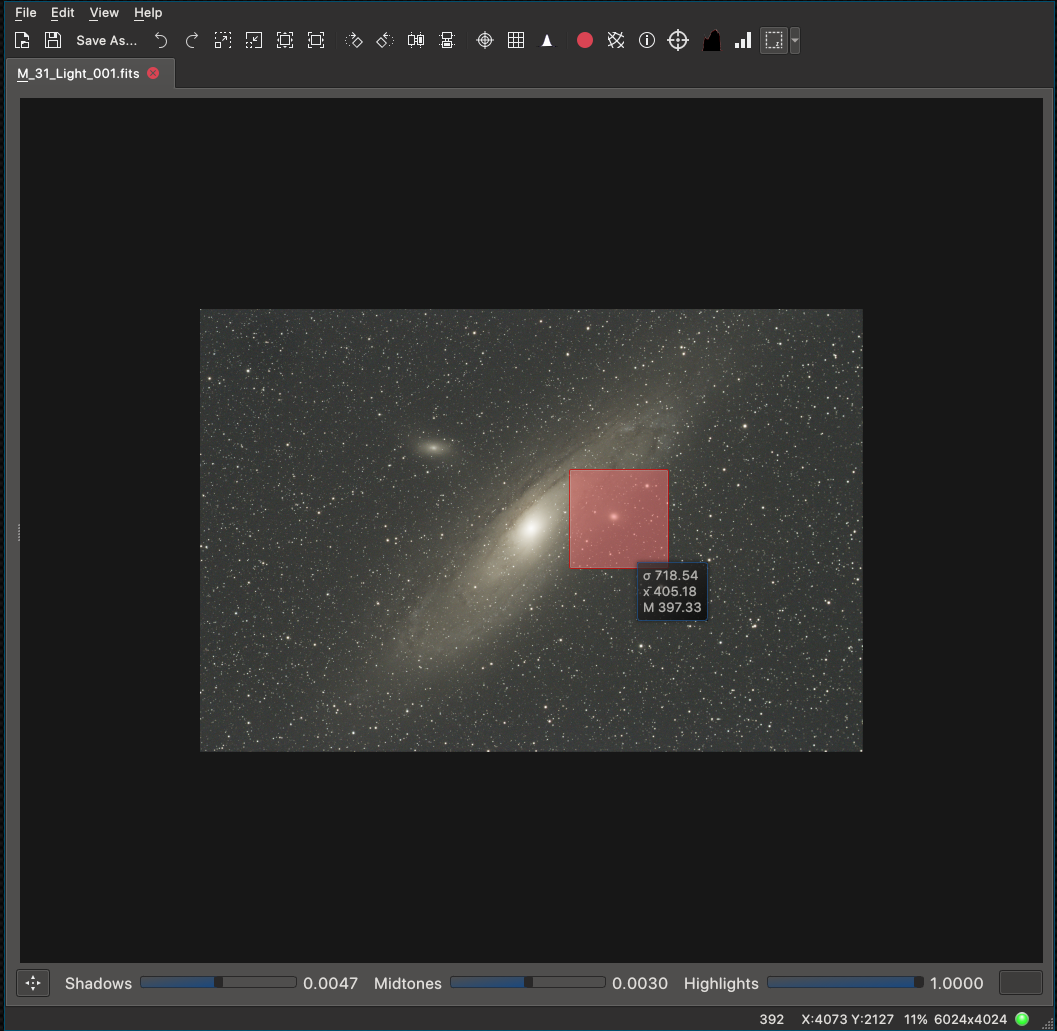

   • Statistiques d'une région d'intérêt

     Fournit des statistiques simples : moyenne, écart-type moyen et médiane moyenne de la région sélectionnée par l'utilisateur dans une infobulle.



     The user can either set the selection region by Shift+Left Click dragging (when the selection statistics is activated) or by choosing an entry from the drop down menu of the Toggle Selection Rectangle button. In addition to this, the user can translate the region by simple Left Click drag of the mouse. The statistics of the region are shown as a tooltip once the cursor is brought over the selection region. For smaller images, the statistics are updated instantly, and for larger images, the statistics are updated once the user releases the Left Click button after modification of the region.

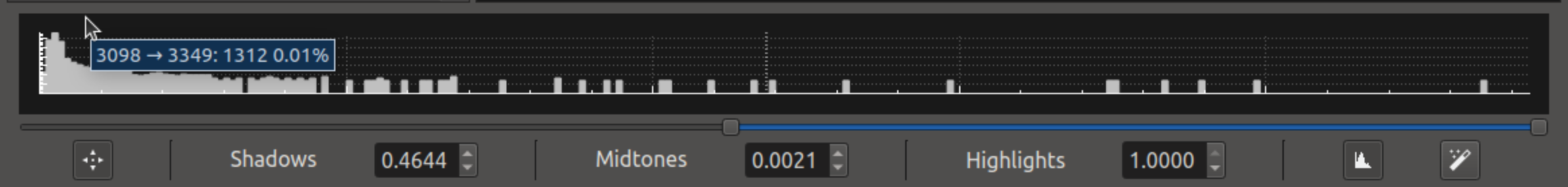

5. Boutons d'étirement



   Près du bas de la fenêtre se trouvent les boutons pour étirer l'image et afficher l'histogramme. Ils sont décrits ci-dessous de gauche à droite.

   • Activer l'étirement : le bouton pour activer l'étirement se trouve tout à gauche.

   • Point noir : la valeur sous laquelle les pixels seront affichés en noir peut être manuellement saisie (l'échelle va de 0 à 1.0, même pour des valeurs entières de pixels).

   • Ton moyen : la valeur du ton moyen qui contrôle la brillance de l'image peut être manuellement saisie (l'échelle va de 0 à 1.0, même pour des valeurs entières de pixels).

   • Point blanc : la valeur au-dessus de laquelle les pixels seront affichés en blanc peut être manuellement saisie (l'échelle va de 0 à 1.0, même pour des valeurs entières de pixels).

   • Afficher histogramme : le bouton pour afficher/cacher l'histogramme de l'image se trouve à la droite de la boite affichant le point blanc.

   • Auto-étirement : le bouton (baguette magique) d'auto-étirement se trouve à droite. Il est désactivé si l'étirement est déjà à la valeur calculée.

   De plus, il y a des curseurs qui permettent d'ajuster les valeurs de point noir, de ton moyen et de point blanc. Les valeurs modifiées sont affichées.

   L'histogramme, si activé, peut être agrandi avec la molette de la souris et déplacé en glissant la souris. Une croix dans l'histogramme affiche la position du pixel de l'image sous le curseur de la souris.

6. Barre d'état



   De droite à gauche, les indicateurs d'état suivant sont :

   • Indicateur de chargement : la LED devient jaune quand une image est en train d'être chargée et passe au vert quand le chargement s'est terminé avec succès. Si des erreurs ont été rencontrées, elle sera rouge.

   • Résolution : la résolution de l'image en pixels. 4656x3520 dans la capture d'écran ci-dessus.

   • Pourcentage de zoom. 13 % ci-dessus.

   • Coordonnées cartésiennes : affiche et actualise la position courante de la souris en survolant l'image. X:769 Y:3508 ci-dessus.

   • Valeur du pixel : valeur du pixel sous la souris. 1792 ci-dessus.

   • Coordonnées équatoriales : si l'image contient une en-tête WCS valable, l'ascension droite J2000 (AD) et la déclinaison (Déc) sont affichées. 13h 14' 22" 42 37' 35" ci-dessus.

   • Statistiques de l'image : affiche le HFR, l'excentricité et le nombre d'étoiles si calculées. HFR : 1.96 Ecc : 0.43 143 étoiles ci-dessus.

   • Étoiles coupées : si l'option « Afficher le coupage » est activée dans la barre principale d'outils, le nombre de pixels possiblement coupés est affiché. Séquence : 403 ci-dessus.

Outre l'affichage de l'image, l'afficheur peut traiter l'éventuelle en-tête WCS (World Coordinate System) qui fournit des informations précieuses concernant les objets présents dans l'image, la superposition de la grille équatoriales, un menu contextuel et la possibilité de pivoter le télescope vers n'importe quel point de l'image.

Several filters can be applied to enhance the image include auto stretch and high contrast. Depending on the image size, these operations can take a few seconds to complete. The bottom status bar displays the current pixel value and current X & Y coordinates of the mouse pointer within the image. Furthermore, it includes the current zoom level and the image resolution.

When loading a bayered image, the viewer can automatically debayer the image if Auto Debayer is checked in the FITS Settings. The debayering operation fetches the bayer pattern (e.g. RGGB) from the FITS header. If none exists, you can alter the debayering algorithm and pattern from the File menu or by using the Ctrl+D shortcut.

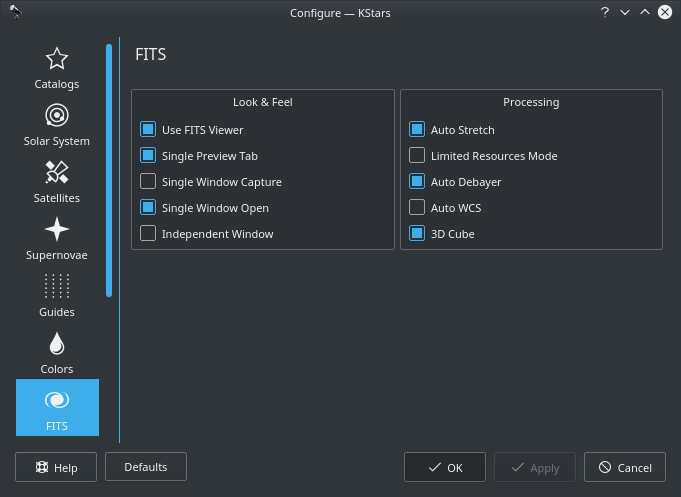

Since operations such as auto debayering and auto WCS are computationally expensive and stress the processor on low-powered embedded devices, you can toggle their behavior in KStars Settings FITS page.

Le survol d'une option affichera une infobulle détaillée expliquant sa fonction.
