User Interface

Ekos Astrophotography Tool is organized into several Modules. A module is a set of functions and tasks for a particular step in astrophotography and/or data acquisition. Currently, the following modules are included with Ekos:

• Setup & Summary Module

• Scheduler Module

• Analyze Module

• Capture Module

• Focus Module

• Module Alignement

• Guide Module

• Mount Module

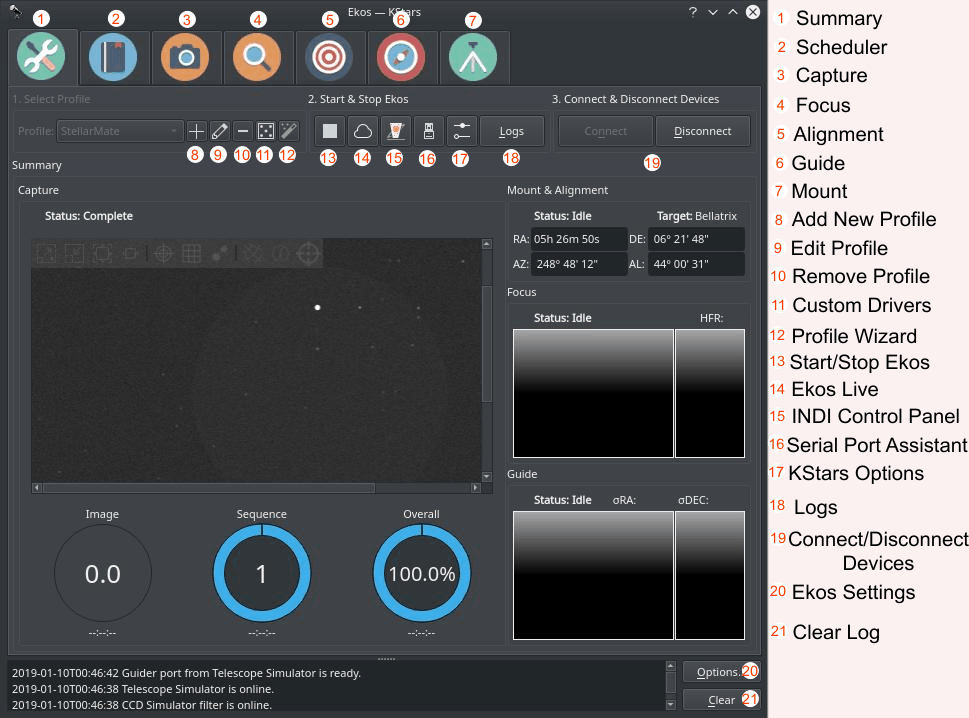

Chaque module possède son propre onglet et icône dans l'interface graphique utilisateur comme illustré dans la capture d'écran ci-dessous :

Summary & Setup Module

As its name suggests, this is where you will create and manage your equipment profile, and connect to your devices. It also provides a summary view where the capture progress along with the focus & guide operations is displayed in a compact format to convey the most important information relevant to the user. If any extensions are installed, the selection and start/stop controls will be shown.

Scheduler Module

Après la prise en main de Ekos, les utilisateurs sont encouragés à utiliser le module Ordonnanceur puisqu'il facilite grandement tout le processus d'observation. Il vous permet de choisir plusieurs cibles, de spécifier les conditions à respecter et les trames nécessaires à l'acquisition. Cela fait, l'ordonnanceur calcule le meilleur horaire d'observation pour chaque objet et ensuite prend le contrôle total de la session d'observation, du début jusqu'à la fin.

Analyze Module

Le module Analyse affiche un résumé synoptique de ce qui s'est passé lors d'une séance d'imagerie. Il montre des tracés et des graphiques décrivant les nombreuses captures prises au cours d'une nuit, les séances de mise au point, le guidage, le mouvement de montage, les retournements de méridiens, etc. Utilisez-le pour avoir une idée de « ce qui s'est passé la nuit dernière » ou pour voir l'état actuel du système.

Capture Module

This is the primary module for camera & filter wheel control. Create imaging sequences, capture previews, and watch video streams. It supports rotator control and can automatically capture flat frames in a number of scenarios.

Focus Module

Mesurez la netteté de vos images avec le module de mise au point en calculant le HFR (Half-Flux-Radius). Plus cette valeur est basse et meilleure sera la netteté. Vous pouvez exécuter le module de mise au point avec ou sans un moteur de mise au point. Avec un moteur de mise au point électronique, vous pouvez exécuter la procédure de mise au point automatique et Ekos procédera par itérations en calculant la position de mise au point optique.

Guide Module

To achieve long exposure astrophotography, guiding is necessary to ensure the image is locked and stabilized for the complete duration of the exposure duration. Deviations from the frame with time can lead to blurry images and star trails. In the guide module, it can automatically select a suitable guide star and then lock the mount to always keep that star in its position. If the guide module detects any deviation from this locked position, it sends correction pulses to the mount to bring it back to the original position.

Mount Module

Mount control can be either done via the Sky Map interactively or via the Mount Control Panel in the mount module. Configure telescope properties (focal length & aperture) for both your primary imaging telescope and guide scope. However, it is recommended to select the telescopes in the equipment profile and not change the values directly in the mount module.
