Hoofdbesturing

In verschillende besturingen en het venster van de FITS-viewer worden onderstaand getoond. Het hulpmiddel heeft de basisfuncties voor het tonen van afbeeldingen. Hoewel het hulpmiddel zich houdt aan de FITS-standaard, ondersteunt het niet alle mogelijke FITS-functies:

  • Support for only one image per file.

  • Er is slechts ondersteuning voor 2D en 3D gegevens. 1D gegevens worden niet verwerkt.

Het venster van de FITS-viewer wordt in twee gebieden verdeeld:

  1. Hoofdmenu

    • Bestand

      • Standaard Openen, Opslaan en Opslaan als.

      • FITS-koptekst: Toont informatie over de FITS-koptekst van tabelgegevens.

      • Debayer: RAW-afbeelding naar RGB omzetten.

    • Bewerken

      • Undo: Laatste actie ongedaan maken.

      • Redo: Laatste actie nog eens doen.

      • Kopiëren: afbeelding naar klembord kopiëren.

    • Bekijken

      • Zoomen: Inzoomen, uitzoomen, standaard zoom.

      • Filters: Auto-uitrekken, Contarst, Hoog doorlaten, Rotatie, Flip.

      • Sterren merken: Detecteren en merken van sterren in de afbeelding.

      • Afsnijden tonen: in rood tonen welke sterren pixels hebben die lijken te zijn afgesneden.

  2. Hoofdwerkbalk

    • Bestand openen.

    • Bestand opslaan: FITS-gegevens opslaan. Toegepaste filters worden mee opgeslagen.

    • Bestand opslaan als:

    • Laatste actie ongedaan maken.

    • Laatste actie weer opnieuw doen.

    • Inzoomen: Inzoomen tot maximaal 400%. Bij grote afbeeldingen kan dit erg veel geheugen vergen. Stel de modus in voor beperkte bronnen, voor beperken van geheugenruimte.

    • Uitzoomen:

    • In werkelijke grootte bekijken.

    • Zoomen om aan te passen.

    • Rotatie rechts.

    • Rotatie links.

    • Horizontale flip.

    • Verticale flip.

    • Kruisdraad tonen: Kruisdraadt aan/uit in midden van het beeld.

    • Pixel roosterlijnen tonen: Pixelrooster aan/uit.

    • Sterren merken: Detecteren en merken van sterren in de afbeelding.

    • Afsnijden tonen: in rood tonen welke sterren pixels hebben die lijken te zijn afgesneden.

    • Equatoriale roosterlijnen tonen: Equatoriaal rooster aan/uit, als FITS een geldige WCS-koptekst bevat.

    • Objecten tonen in afbeelding: Merkt objecten zoals sterren, melkwegstelsels, en nevels in de afbeelding.

    • Telescoop centreren: Telescoop centreren aan/uit. Indien actief, en indien de afbeelding een geldige WCS-koptekst bevat, laat ergens in de afbeelding klikken de telescoop draaien naar het aangeklikte punt.

    • Histogram: Tonen histogram aan/uit in zijpaneel.

    • Statistiek: FITS-statistiekoverzicht aan/uit in zijpaneel.

    • Auto-uitrekken: Filter voor auto-uitrekken op afbeelding toepassen.

    • Selectievierkant omschakelen: selectievierkant omschakelen voor statistieken van een interessant gebied.

  3. Zijpaneel: Het zijpaneel kan worden geopend door de scheiding naar rechts te slepen. Naar links slepen sluit het zijpaneel.

    • Statistiek: Toont statistische gegevens over de afbeelding, met inbegrip van minimum, maximum, gemiddelde, en mediaan.

    • Oplossen van platen. Een hulpmiddel plate-solve de geladen afbeelding. Dit is nuttig om problemen met plaat-oplossen te debuggen.

    • Histogram: Toont histogram van afbeelding, waarin minimum en maximum voor elk kanaal kunnen worden bijgesteld. Zowel lineair als logaritmisch schalen is hiervoor beschikbaar om op de afbeelding toe te passen. Dit is enigszins redundant met het histogram onder de afbeelding en kan in de toekomst worden verwijderd.

    • FITS-koptekst: Toont een tabel van sleutelwoorden, waarden en commentaar voor de FITS-koptekst.

    • Recenta afbeeldingen: Toont recent geopende afbeeldingen. Een afbeelding waarop wordt geklikt, wordt ingelezen.

  4. Afbeeldingsgebied.

    • Muis: door de muisaanwijzer boven een afbeelding te houden worden in de statusbalk de getoonde waarden bijgewerkt.

    • Muis: door de muisaanwijzer boven de afbeelding te bewegen zal een cursor in het getoond histogram onder de afbeelding zich verplaatsen, als dat histogram is geactiveerd.

    • Controltoets: de controltoets ingedrukt te houden en de muis daarna te verplaatsen zal een vergroot gedeelte van de afbeelding tonen.

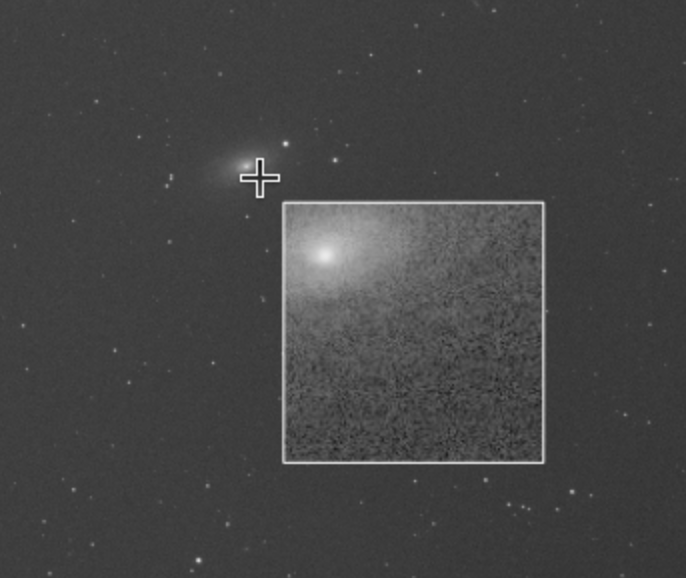

      Het vergrootglas in de FITS-viewer

    • Statistieken van een interessant gebied

      Levert eenvoudige statistieken hoofdgemiddelde, gemiddelde standaard deviatie en gemiddelde mediaan van het geselecteerde gebied door de gebruiker in een tekstballon.

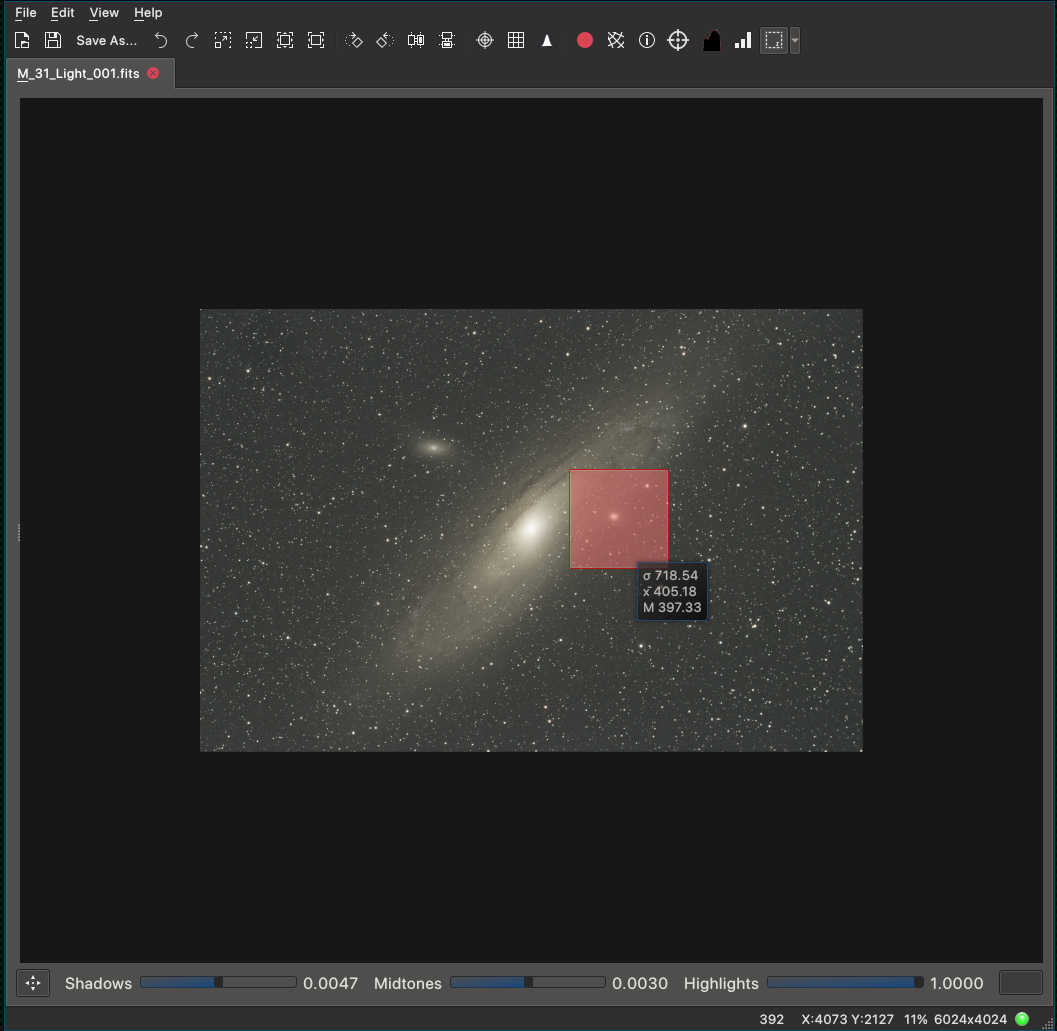

      Selectiestatistieken

      The user can either set the selection region by Shift+Left Click dragging (when the selection statistics is activated) or by choosing an entry from the drop down menu of the Toggle Selection Rectangle button. In addition to this, the user can translate the region by simple Left Click drag of the mouse. The statistics of the region are shown as a tooltip once the cursor is brought over the selection region. For smaller images, the statistics are updated instantly, and for larger images, the statistics are updated once the user releases the Left Click button after modification of the region.

  5. Uitrekbesturing

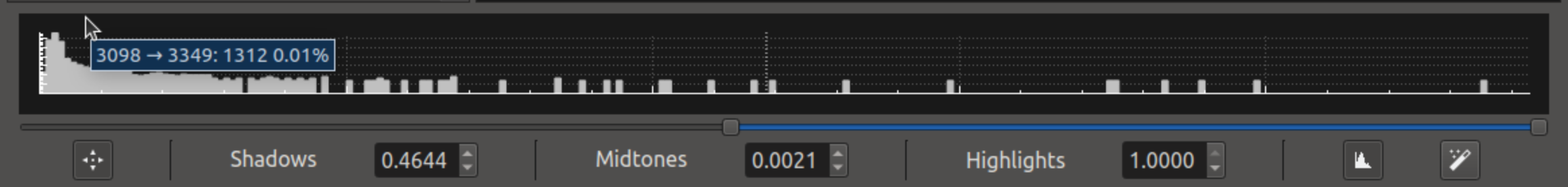

    The Stretch Controls in the FITS Viewer

    Bij de onderkant van het venster zijn besturingen voor uitrekken van de afbeelding en het tonen van zijn histogram. Ze worden onderstaand van links naar rechts beschreven.

    • Uitrekken inschakelen: helemaal links van dit venster is een knop die uitrekken in of uitschakelt.

    • Schaduwwaarde: de waarde waaronder pixels als zwart worden getoond kan handmatig worden ingevoerd (schaal is 0 tot 1,0, zelfs voor pixelwaarden als geheel getal).

    • Midtoonwaarde: de waarde van midtonen die de helderheid van de afbeelding bestuurt, kan handmatig worden ingevoerd (schaal is 0 tot 1,0, zelfs voor pixelwaarden als geheel getal).

    • Accentueringswaarde: de waarde waarboven pixels worden getoond als wit kan handmatig worden ingevoerd (schaal is 0 tot 1,0, zelfs voor pixelwaarden als geheel getal).

    • Histogram tonen: een knop die het histogram van de afbeelding toont of verbergt is rechts van het nummervak voor accentueringen.

    • Automatisch uitrekken: een knop (pictogram toverstaf) die automatisch een aangename uitrekking aanmaakt is rechts te vinden. Deze is uitgeschakeld als de uitrekking al op de automatisch berekende waarde is.

    Daarnaast zijn er schuifregelaars die gebruikt kunnen worden om waarden van Schaduw, Midtonen en accentuering aanpassen. Ze aanpassen zal de getoonde waarden wijzigen.

    Het histogram, indien het is ingeschakeld, kan gezoomd worden met gebruik van het draaiwiel van de muis en heen en weer gaan door met de muis te slepen. Een cursor in het histogram toont de positie van het pixel in de afbeelding onder de muis.

  6. Statusbalk

    The Status Display in the FITS Viewer

    Van rechts naar links, zijn de volgende statusindicatoren beschikbaar:

    • Inleesindicator: De LED wordt geel wanneer een afbeelding wordt ingelezen, en groen, als die met succes is ingelezen. Zijn er problemen bij het inlezen, dan wordt die rood.

    • Resolutie: resolutie van de afbeelding in pixels. 4656x3520 in de bovenstaande schermafbeelding.

    • Zoompercentage. 13% bovenstaand.

    • Rechthoekige coördinaten: toont en houdt de huidige positie van de muispositie bij als u de muisaanwijzer boven de afbeelding laat zweven. Bovenstaand X:769 Y:3508.

    • Pixelwaarde: waarde van het pixel onder de muis. 1,792 bovenstaand.

    • Equatoriale coördinaten: Indien de afbeelding een geldige WCS-koptekst heeft, worden de J2000 Rechte Klimming (RK) en declinatie (dec) getoond. Bovenstaand 13h 14’ 22” 42 37’ 35”

    • Afbeeldingsstatistieken: toont de HFR, excentriciteit en aantal sterren zoals berekend. Bovenstaand HFR:1.96 Exc:0.43 143 sterren.

    • Afgesneden sterren: als Afsnijdingen tonen is geactiveerd in de hoofdwerkbalk, toont het het aantal mogelijk afgesneden pixels. Bovenstaand afgesneden:403.

Naast het weergeven van de afbeelding, kan de viewer de WCS-koptekst (Wereld Coördinaatsysteem) verwerken, indien aanwezig in het FITS-bestand, en zo waardevolle informatie geven over de objecten in de afbeelding, de equatoriale coördinaten, popup-menu en de mogelijkheid de opstelling te draaien (indien verbonden) naar elk punt in de afbeelding.

Several filters can be applied to enhance the image include auto stretch and high contrast. Depending on the image size, these operations can take a few seconds to complete. The bottom status bar displays the current pixel value and current X & Y coordinates of the mouse pointer within the image. Furthermore, it includes the current zoom level and the image resolution.

When loading a bayered image, the viewer can automatically debayer the image if Auto Debayer is checked in the FITS Settings. The debayering operation fetches the bayer pattern (e.g. RGGB) from the FITS header. If none exists, you can alter the debayering algorithm and pattern from the File menu or by using the Ctrl+D shortcut.

Since operations such as auto debayering and auto WCS are computationally expensive and stress the processor on low-powered embedded devices, you can toggle their behavior in KStars Settings FITS page.

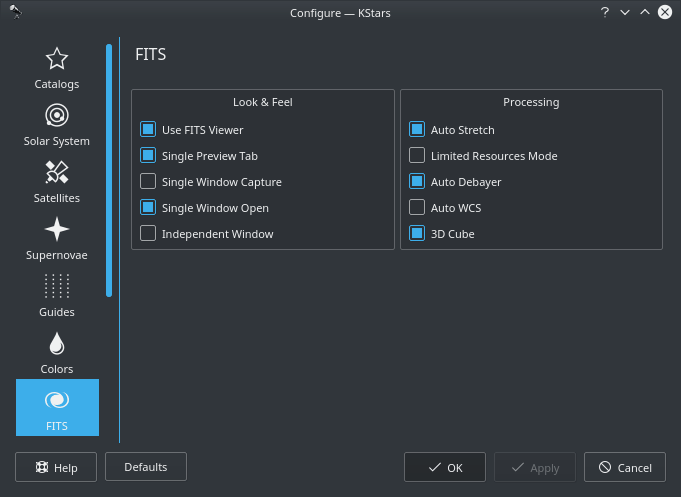

FITS Settings

Door de muisaanwijzer boven een optie te houden, ziet u een tekstballon waarin de functie ervan wordt uitgelegd.
