User Interface

Ekos Astrophotography Tool is organized into several Modules. A module is a set of functions and tasks for a particular step in astrophotography and/or data acquisition. Currently, the following modules are included with Ekos:

• Setup & Summary Module

• Scheduler Module

• Analyze Module

• Capture Module

• Focus Module

• Uitlijnmodule

• Guide Module

• Mount Module

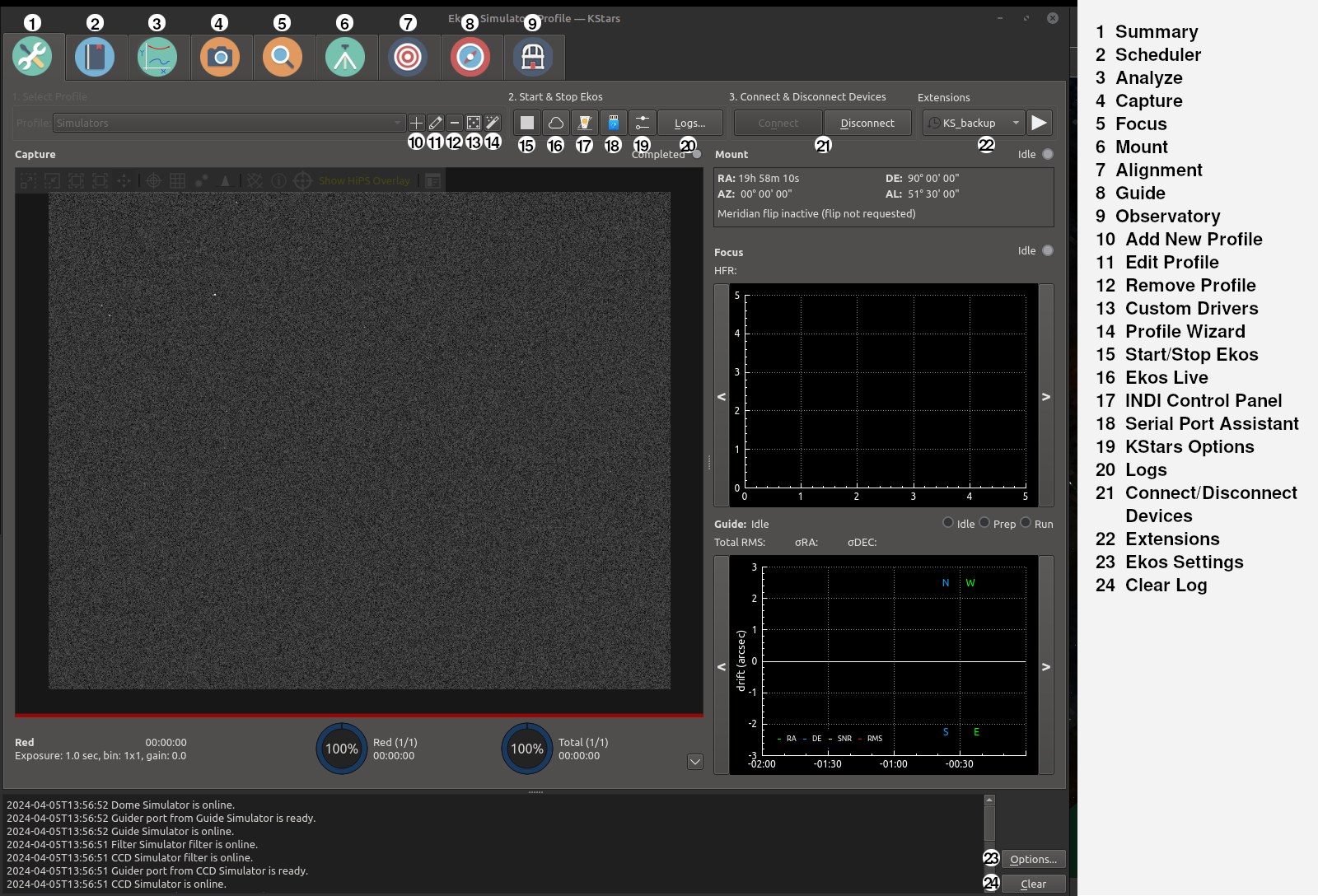

Elke module heeft zij eigen tabblad en pictogram in de grafische gebruikersinterface, als in de onderstaande schermafbeelding:

Summary & Setup Module

As its name suggests, this is where you will create and manage your equipment profile, and connect to your devices. It also provides a summary view where the capture progress along with the focus & guide operations is displayed in a compact format to convey the most important information relevant to the user. If any extensions are installed, the selection and start/stop controls will be shown.

Scheduler Module

Als u Ekos eenmaal beheerst, wordt u aangemoedigd te leren hoe u de Planningsmodule kunt gebruiken, omdat dit sterk het complete waarneemproces vereenvoudigt. U kunt hierin meerdere doelen selecteren, condities en eisen opgeven, en welke frames moeten worden opgenomen. Daarna berekent de planner op een slimme manier de beste waarneemtijd voor elk object, waarna die het hele waarneemstation bestuurt vanaf het opstarten tot aan het afsluiten.

Analyze Module

Analyse toont een hoog-niveau samenvatting van wat er gebeurt tijdens een opnamesessie. Het toont plots en grafieken die de vele opnamen beschrijven die zijn genomen gedurende een nacht, de focussessies, het volgen, beweging van de opstelling, meridiaan flips, etc. Gebruik het om gevoel te krijgen van “wat er is gebeurt in de laatste nacht” of om te zien wat de huidige staat van het systeem is.

Capture Module

This is the primary module for camera & filter wheel control. Create imaging sequences, capture previews, and watch video streams. It supports rotator control and can automatically capture flat frames in a number of scenarios.

Focus Module

Meet de scherpte van uw afbeeldingen in de focusmodule middels het berekenen van de Half_Flux-Radius (straal halve flux). Hoe lager de HFR, hoe scherper de afbeelding. U kunt de focusmodule met of zonder focuser gebruiken. Heeft u een elektronische focuser, dan kunt u autofocus gebruiken, waarin Ekos via iteraties en berekeningen de optimale focuspositie berekent.

Guide Module

To achieve long exposure astrophotography, guiding is necessary to ensure the image is locked and stabilized for the complete duration of the exposure duration. Deviations from the frame with time can lead to blurry images and star trails. In the guide module, it can automatically select a suitable guide star and then lock the mount to always keep that star in its position. If the guide module detects any deviation from this locked position, it sends correction pulses to the mount to bring it back to the original position.

Mount Module

Mount control can be either done via the Sky Map interactively or via the Mount Control Panel in the mount module. Configure telescope properties (focal length & aperture) for both your primary imaging telescope and guide scope. However, it is recommended to select the telescopes in the equipment profile and not change the values directly in the mount module.
